三菱/信捷 PLC 脈沖段切換[PLSNEXT]/[PLSNT]指令詳解

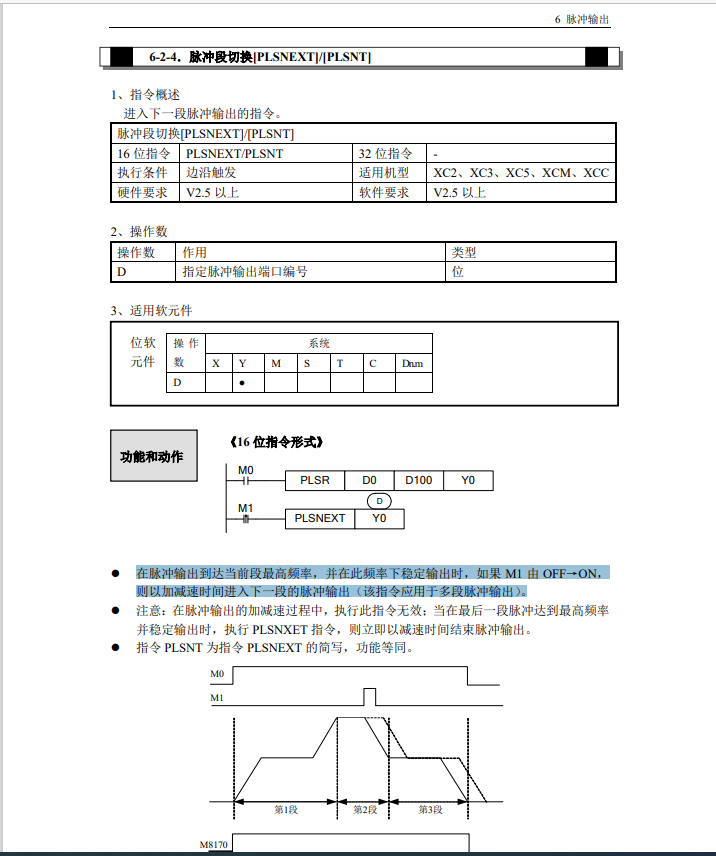

指令格式  PLSNEXT 【 BIT]   或者 PLSNT 【 BIT]     功能一樣

BIT：輸出的端口

在脈沖輸出到達當前段最高頻率，并在此頻率下穩定輸出時，如果 指令前面的使能由 OFF→ON， 則以加減速時間進入下一段的脈沖輸出（該指令應用于多段脈沖輸出）

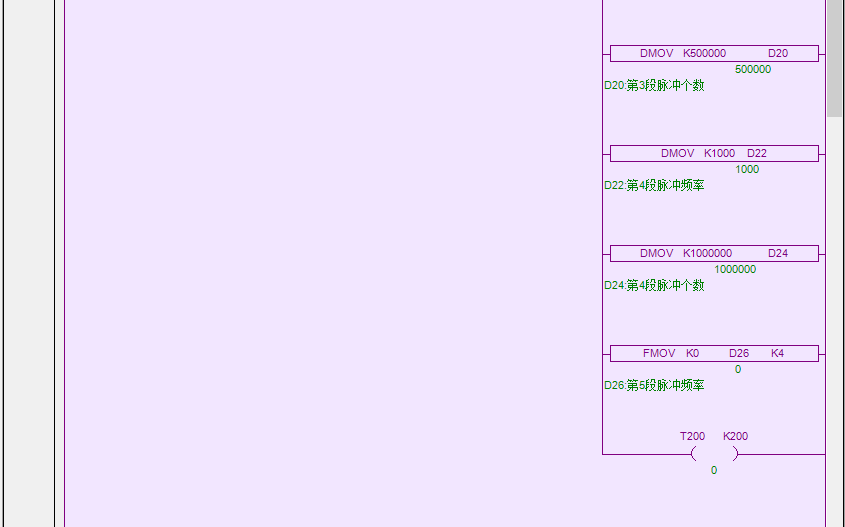

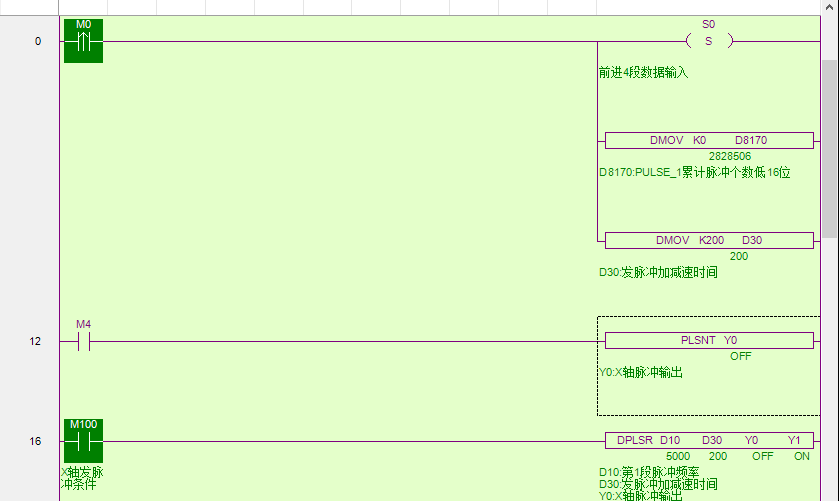

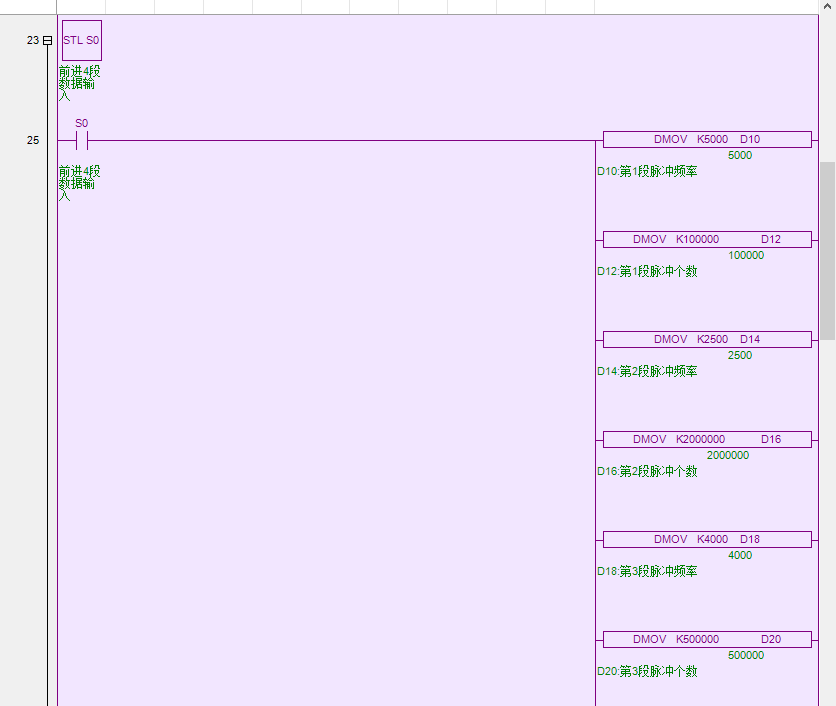

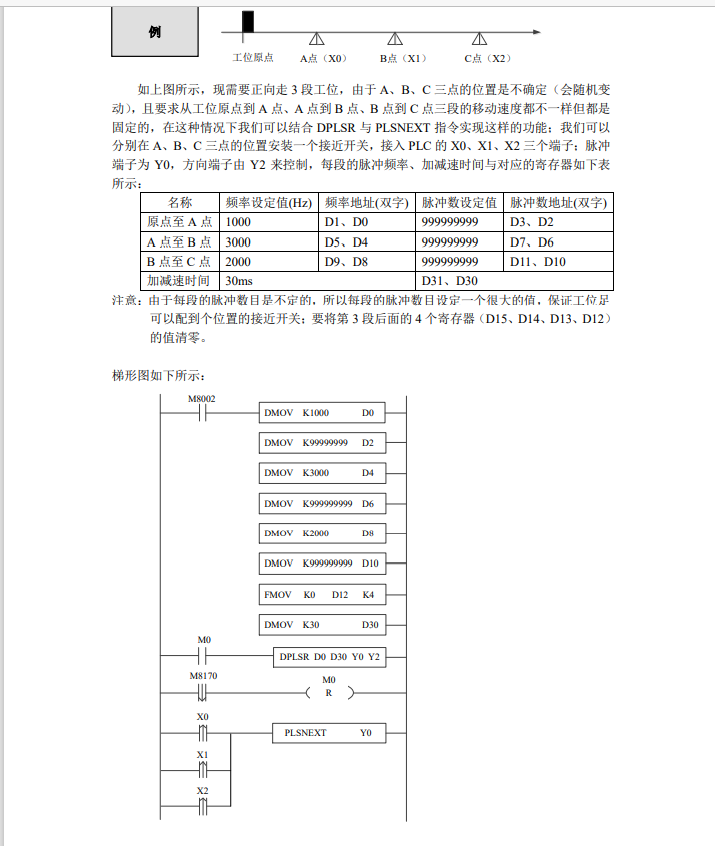

程序樣例

分析：本條指令 跟多段脈沖頻率配套使用  當程序脈沖平穩輸出時，若執行該條指令 停止當前段脈沖   執行下一段脈沖
